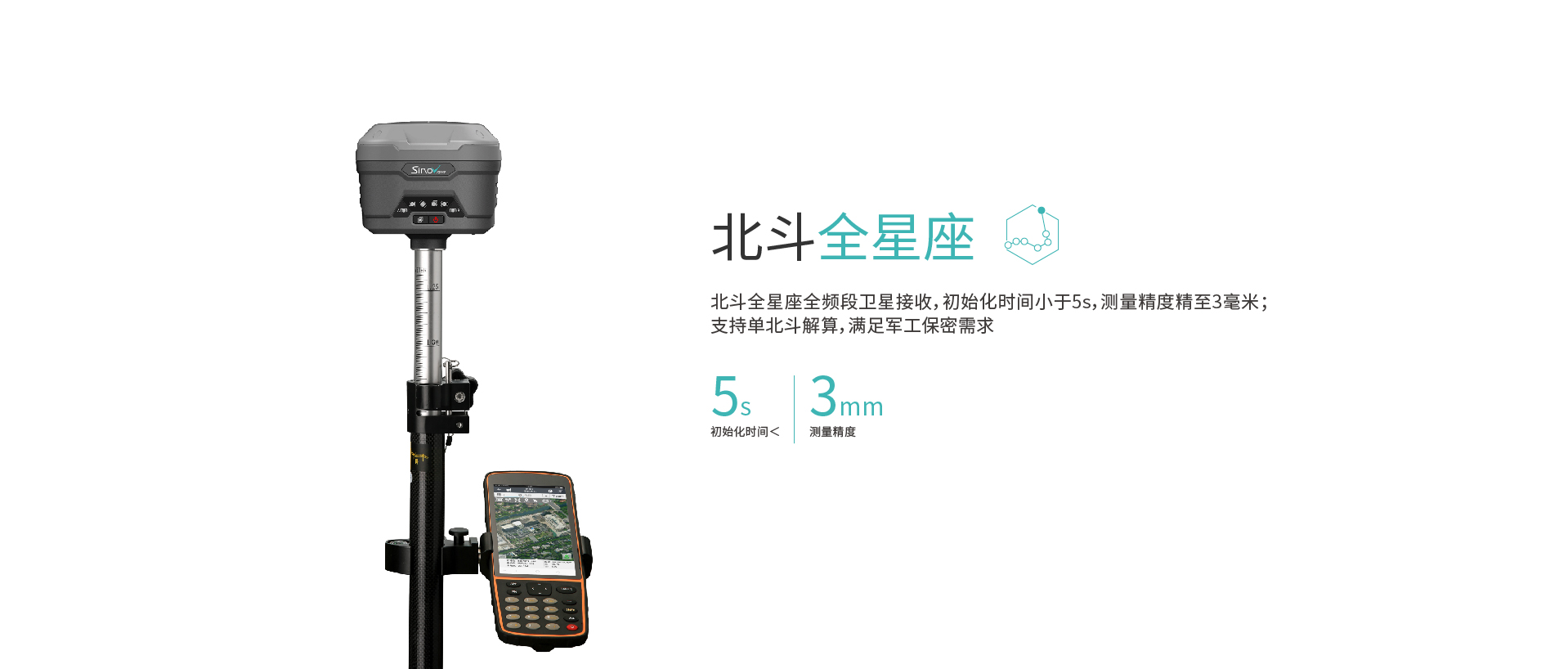

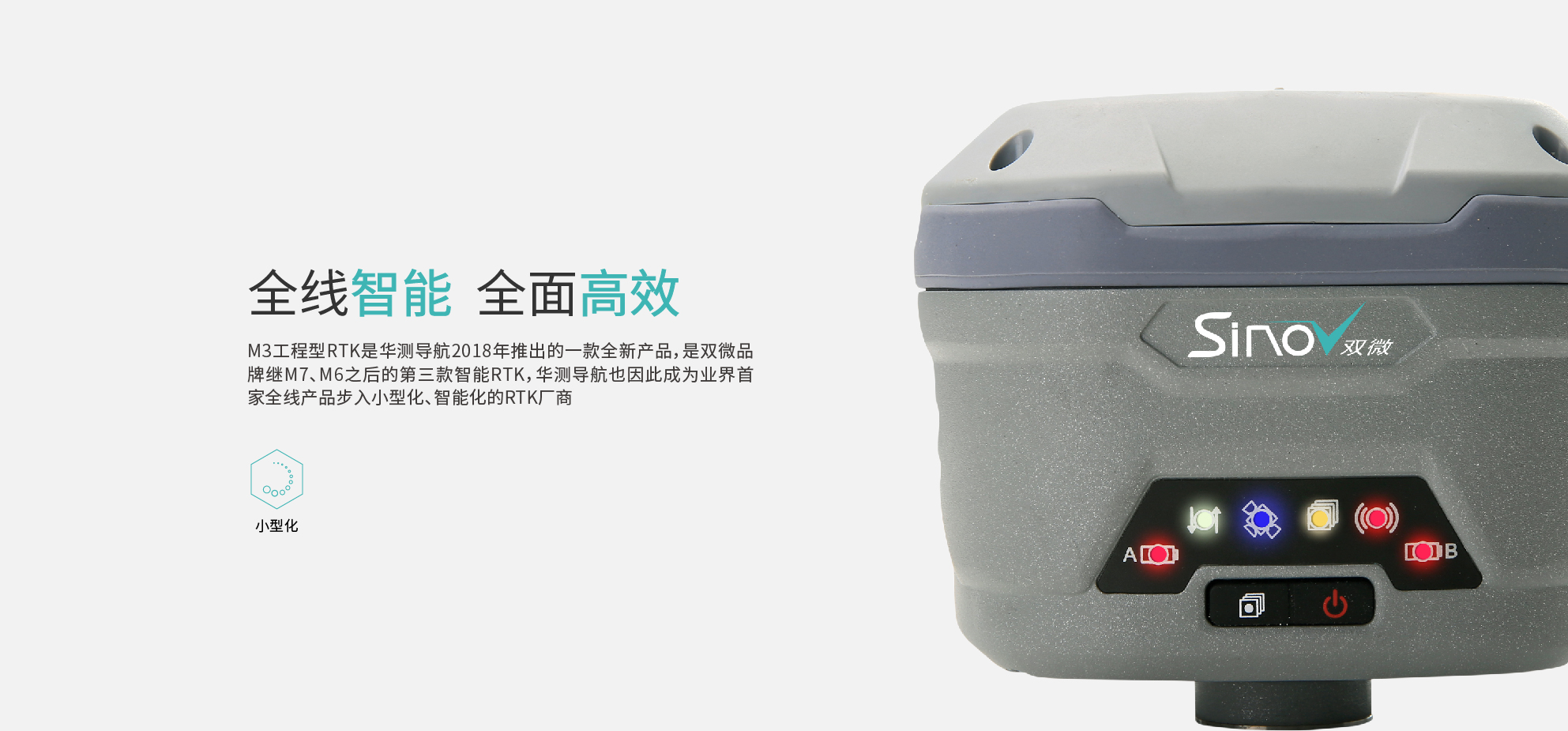

M3工程型RTK为华测公司2018年推出的一款全新产品,搭载Linux操作系统,为双微品牌继M7、M6后的第三款智能RTK。
特点:
参 数:
项目 |
内 容 |
指 标 |
接收机特性 |
卫星跟踪 |
支持北斗全星座,支持单系统定位 |
576通道 |
||
操作系统 |
Linux系统 |
|
初始化时间 |
5s① |
|
初始化可靠性 |
>99.99% |
|
接收机外观 |
外观 |
硬朗型立方体 |
按键 |
1个电源键、1个动/静态切换键 |
|
指示灯 |
1个卫星灯,1个差分信号灯,1个静态数据采集灯,1个Wi-Fi指示灯,2个电源灯 |
|
标称精度② |
静态精度 |
平面精度:±(2.5+ 0.5×10-6×D) mm |
高程精度:±(5+0.5×10-6×D) mm |
||
RTK精度 |
平面精度:±(8 + 1×10-6×D) mm |
|
高程精度:±(15+ 1×10-6×D) mm |
||
单机精度 |
1.5m |
|
码差分精度③ |
平面精度:±(0.25+ 1×10-6×D) m |
|
高程精度:±(0.5+ 1×10-6×D) m |
||
电气化参数 |
电池 |
可拆卸双电池设计,电量6800mAh |
外接电源 |
主机可直流电源供电,可220V交流电源供电,可通过电台直接给主机供电。外接电源(9-36)V DC |
|
物理特性 |
尺寸 |
Φ 13.7cm×13.7cm×12.0cm |
重量 |
1.37kg |
|
材质 |
机身采用镁合金设计,镁合金材料使用AZ91D |
|
工作温度 |
-45℃~+75℃ |
|
存储温度 |
-55℃~+85℃ |
|
湿度 |
100%无冷凝 |
|
防水防尘 |
IP68级 |
|
冲击震动 |
IK08级 |
|
防跌落 |
抗3米自由落体跌落 |
|
数据通讯 |
I/O接口 |
1个外置UHF天线接口 |
1个mini USB数据传输口,支持USB数据下载,U盘升级功能 |
||
1个七针数据口,支持供电,差分数据输出 |
||
1个Micro SIM卡槽 |
||
电台 |
内置收发一体电台,功率:0.1W~ 2W、126个信道可调; 外置30W大功率发射电台,支持50个通信信道; 协议:华测协议 |
|
网络模块④ |
支持移动GSM/TD-SCDMA/TDD-LTE、联通GSM/WCDMA/TDD-LTE/FDD-LTE、电信TDD-LTE/FDD-LTE三网制式,三大运营商均可支持 |
|
Wi-Fi |
802.11 b/g/n,具有Wi-Fi热点功能 |
|
蓝牙 |
BT 4.0,向下兼容BT2.x,协议支持Win/Android/IOS系统 |
|
数据输出 |
输出格式 |
NMEA 0183、二进制码 |
数据输出 |
BT/Wi-Fi/RS232/电台 |
|
静态存储 |
存储格式 |
可直接记录HCN、HRC、RINEX、压缩RINEX |
存储空间 |
标配8GB存储器,支持空间保护,可外接U盘存储 |
|
多线程 |
多线程同时存储,每个线程可独立设置站点名、采样间隔、记录时长、数据格式 |
|
下载方式 |
即插即用的USB下载 |
|
FTP远程推送+本地一键下载 |
||
HTTP下载 |
||
内置网页 |
查询功能 |
查询接收机状态及设置信息 |
设置功能 |
支持WEB网页,无需手簿也可设置主机工作模式,设置IO、蓝牙、Wi-Fi输出,下载静态数据、固件升级 |
|
远程服务 |
邮件报警,远程升级等 |
|
辅助测量⑤ |
电子气泡 |
可以实现接收机居中自动测量 |
CORS基站 |
主机做基站使用时可通过网络以CORS模式向外发送差分数据,其他任何品牌移动站都能以CORS模式来接收差分数据 |
|
手簿参数 |
型号 |
HCE320 |
操作系统 |
Android 7.1 |
|
CPU |
八核极速处理器 |
|
RAM+ROM |
2GB+16GB |
|
液晶屏 |
5.5英寸AMOLED自发光显示屏 |
|
物理按键合 |
全功能按键 |
|
Camera |
800W |
|
电池 |
8000mAh |
|
三防 |
IP68 |
|
点触笔 |
支持 |
*本公司产品技术参数及配置如有变更,恕不另行通知
注:
①可能受大气条件、信号多路径、障碍物和卫星几何位置的影响。
②精度和可靠性会受到多路径、障碍物、卫星几何位置和大气条件等外界条件影响而变,建议把仪器架设在开阔、无明显电磁干扰和多路径环境的地方。基线长于30公里时候需要精密星历,可能需要长达24小时的观测时间,才能达到高精度静态规范的指标。
③取决于提供码差分数据的系统性能。
④M3工程版使用手薄网络。
⑤M3工程版无此功能
配 件:

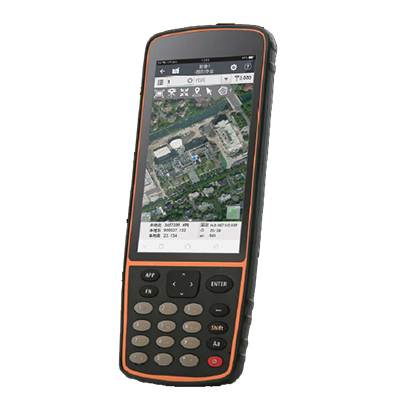

HCE320——Android手簿
专业,因为我们专为测绘外业定做!
4G全网通
可同时插入两张SIM卡,支移动、联通、电信三大运营商4G/3G/2G。
超长续航
随着接收机双电池的流行,手簿续航也在大幅提升,HCE320标配8000mAh的大容量电池保证了连续3天的外业使用。
物理按键
无论北方的冬季还是南方的雨季,全功能物理按键保证率外业操作的便捷性。
IP68
军工级的三防设计,其可拆后盖上有一圈橡胶密封条,把机身背面的电池仓和SIM卡/内存卡插槽等重要位置包裹得非常严密,确保液体不会从电池仓和机身核心部件位置进入,造成损坏。
