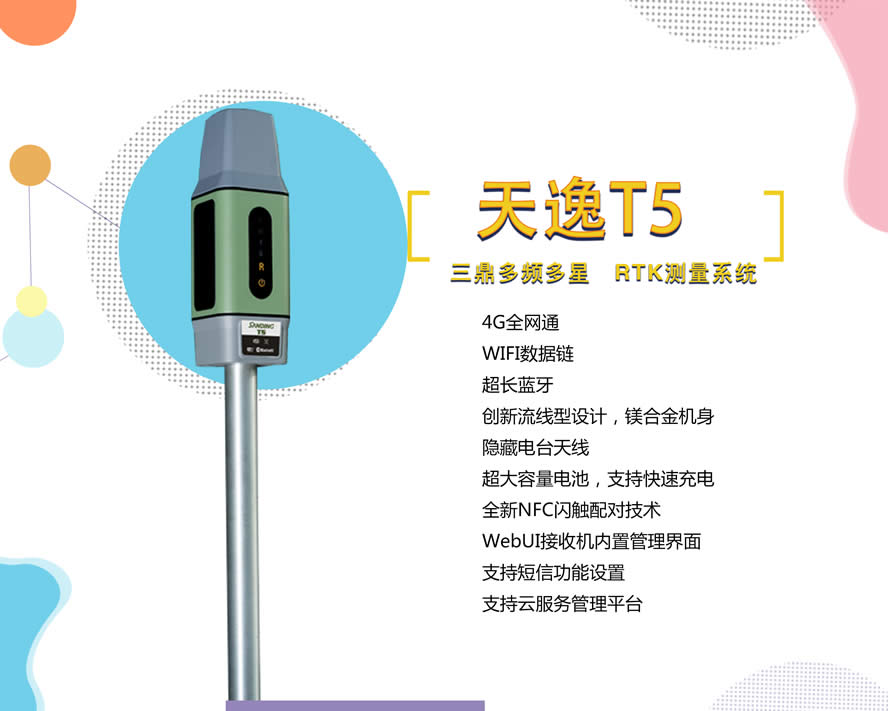

产品介绍：
T5主机的尺寸主为：长61、宽61 、高195，外型为子弹头形状。
天逸T5整体硬件方案主要是基于A5交互平台，按照需求增加相应功能模块。A5交互平台采用基于ARM Cortex-A5的银河平台，处理器型号是SAMA5D31，其最高主频可达536MHz，搭配8Gb iNAND存储器。
配套天线使用螺旋天线
蓝牙和WIFI功能直接选用紫牛项目成果一体化模块；充电方案选用TI的BQ25890RTWT电源管理充电芯片，该充电方式根据适配器输出电压自动选择快充和常规充电模式，单节锂电池4.2V，最大电流5A；温度传感器选用Dallas公司DS18B20Z+ 芯片，测试量程：-55℃～+125℃，精度±0.5℃
电台模块选用海狸1成果，该电台只支持接收，不支持发射功能；所以目前只有移动站配置不会有T5的基准站配置。
GNSS性能部分
1、突破传统天线设计技术，采用独特的螺旋天线设计，并采用全新的信号串扰处理技术，在狭小的空间内依然能提供高质量信号，具有良好的抗干扰性能。
2、全星座接收，支持四星定位，支持最新的北斗三号导航卫星。
电台
新一代高灵敏度、低功耗、小型化无线电台，高速率、高性能、高稳定、高可靠，适用于各种恶劣的工作环境；
1）内置前向纠错、循环冗余检验，抗干扰能力更强，满足远距离作业需求。
2）410-470宽频频段，支持TrimTalk450S/，TrimMark3/SOUTH,实现与进口设备的互联互通。
3）支持自定义频段，可通过手簿、手机、随时更改通道频率，实现精准连接。
隐藏天线
隐藏式电台天线设计，隐藏天线设计，对中杆与电台天线融为一体。独有天线内置技术，360°全向接收，无方向性.
网络
双通道蓝牙设计，主机与手簿之间信号双向传输，共享手簿全网通网络，网络RTK作业体验更优。

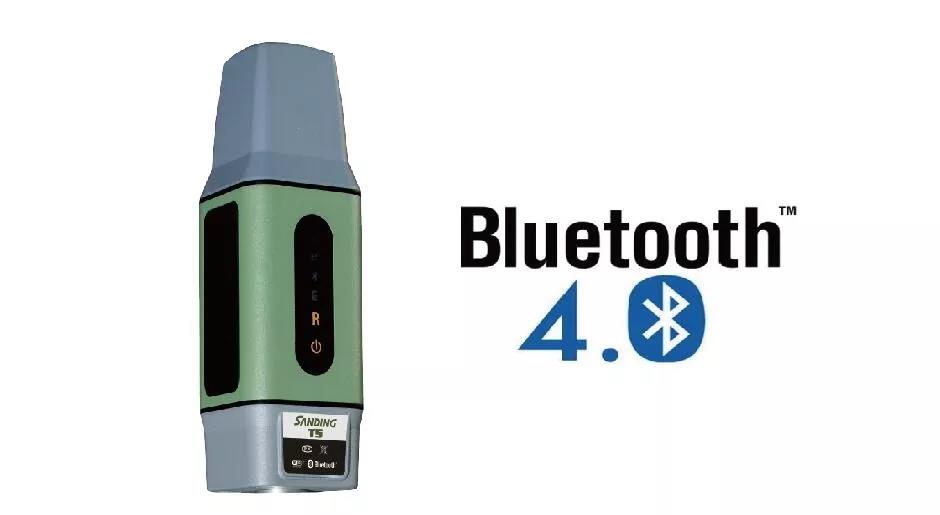

蓝牙数据链
Bluetooth 4.0标准超长距离蓝牙，采用高效稳定的数据传输技术，信号传输稳定，兼容2.1标准，应用便利灵活。

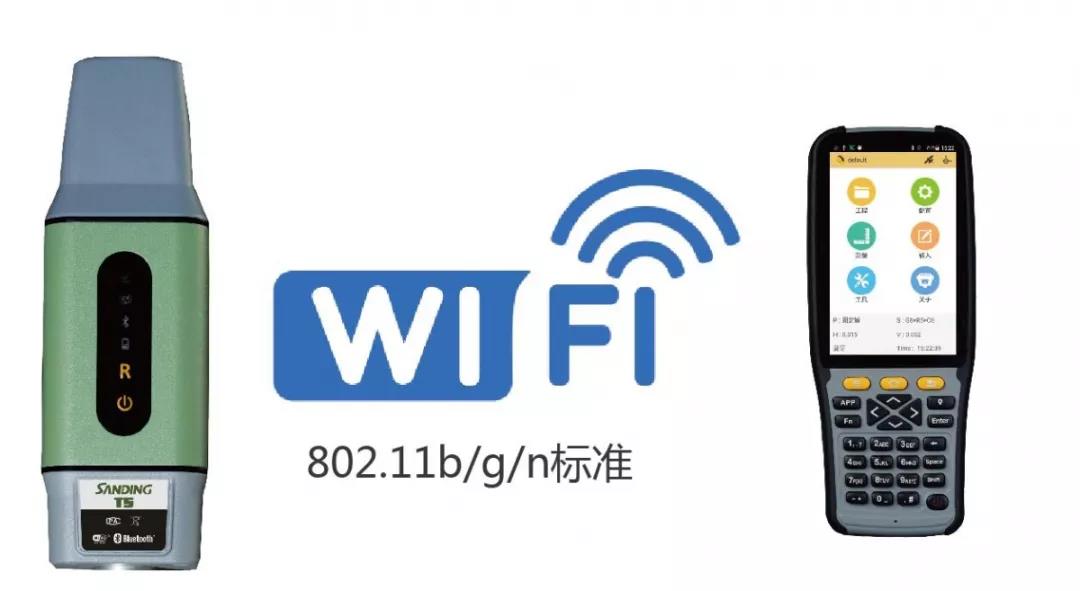

WIFI数据链
可借助wifi连接网络，获取数据，亦可开放wifi热点，由多种设备接入，进行更加丰富的设置与调整。
NFC触碰
全新NFC闪触配对技术，可快速建立通信数据链，摆脱传统繁琐的连接过程，获得更顺畅的使用体验。
外观形态
●颠覆传统RTK形态，创新流线型设计，结合竖状按键，侧边包胶，呈现出优秀的科技美感。
●镁合金机身，采用更细腻的表面饰纹，科技感更强
●单手操作，简洁的交互设计流程，无需手簿即可完成主机常见设置。
电源解决方案
1）内置10000mAh高容量电池，续航时间超过10小时，一次充电，满足全天作业
2）支持快速充电，配备全新定制快充充电器，5小时以内即可充满
3）进口认证电芯，循环充电，使用寿命长，性能安全可靠
电子气泡
检查对中杆是否水平时，用户不必再关注对中杆的物理气泡，手簿测量软件上电子气泡实时精确显示对中杆的整平状态。

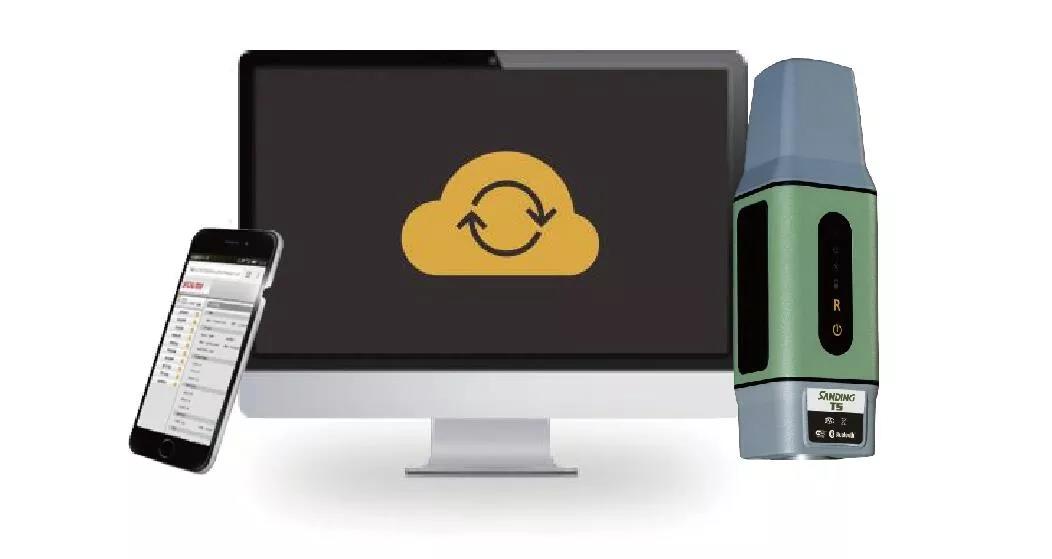

云服务
强大的云服务管理平台，可远程管理、配置设备，支持查看进度、管理作业、备份数据、实时共享、在线升级、在线注册等多种使用功能，为用户提供专家式一对一远程服务。
WebUI
接收机内置管理界面，访问WebUI，可实时查看或更改主机状态、主机配置、卫星信息、数据记录、数据传输、电台设置、固件升级、用户管理、用户帮助等信息。
短信通
主机支持短信功能设置，设置完成后可通过移动站手簿给基准站主机发短信，远程设置基站、电台协议等。
新款小型化仪器箱
较上一代仪器箱体积缩小三分之一
全新立脚设计，放置更稳定
科学合理的纹理设计，更耐磨
更精细的内衬设计，给用户带来更为享受的开箱体验
二次开发
提供二次开发包，开放OpenSIC观测数据格式以及交互接口定义用于二次开发
挑战极限
超强三防

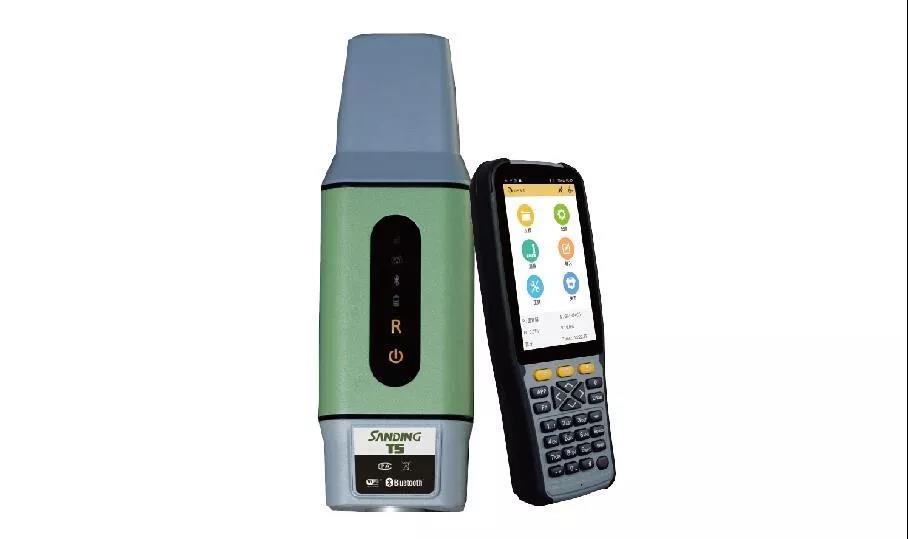

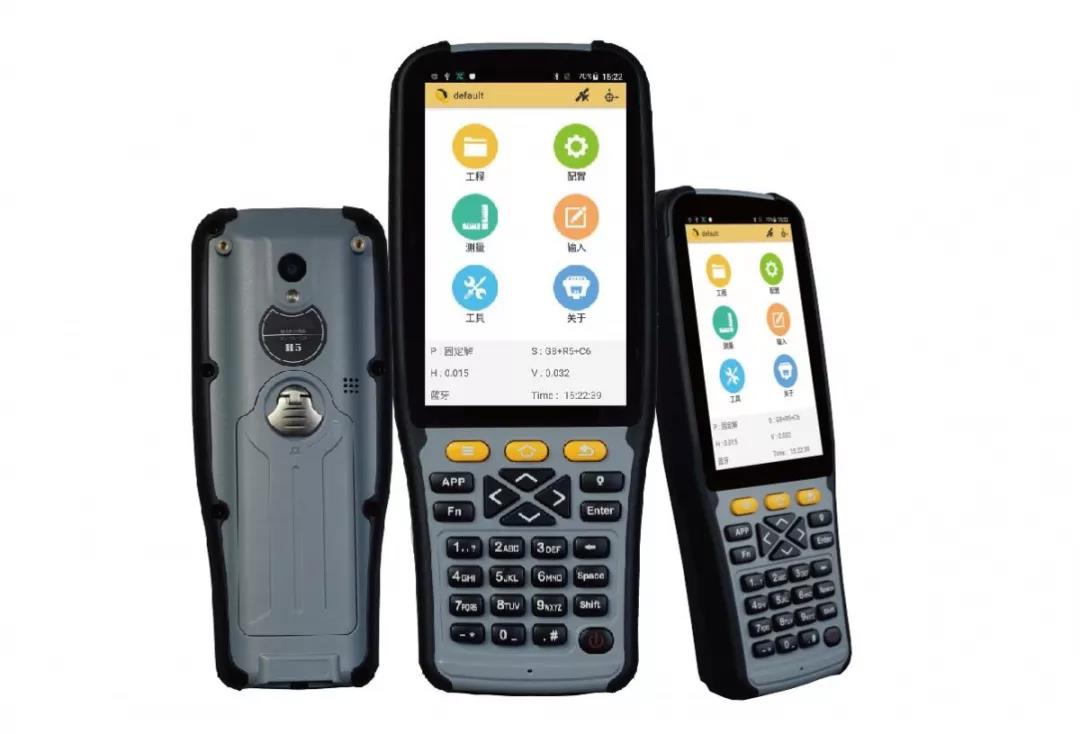

H5安卓手薄
安卓系统手簿、IP67、4G全网通、2G内存+16G闪存，4.3寸高清大屏，1300万像素
安卓工程之星软件：延续经典界面设计，全方位优化各类功能、算法，拓展道路、电力等行业应用
技术参数
|
|
详细指标 |
|
|
测量性能 |
信号跟踪 |
BDS：B1、B2、B3 SBAS、QZSS L-Band 跟踪 |
|
GNSS特性 |
定位输出频率 1Hishuz～50Hz 初始化时间 小于10秒 |
|
|
定位精度 |
码差分GNSS定位 |
水平：0.25 m + 1 ppm RMS |
|
RTK测量精度 |
H: ±(10+1×10-6×D)mm V: ±(20+1×10-6×D)mm |
|
|
操作系统/ |
操作系统 |
Linux |
|
按键 |
单键操作，方便快捷 |
|
|
指示灯 |
四指示灯 |
|
|
web交互 |
内置Web UI管理后台，支持WiFi和USB模式访问接收机内置Web UI管理页面，实时监控主机状态，自由配置主机。 |
|
|
二次开发 |
提供二次开发包，开放OpenSIC观测数据格式以及交互接口定义用于二次开发 |
|
|
数据云服务 |
网页版云服务管理平台，支持在线注册等远程管理、数据交互等服务 |
|
|
硬件 |
*尺寸 |
长61、宽61 、高195 |
|
重量 |
676g |
|
|
材质 |
镁合金 |
|
|
温度 |
工作温度：–25 °C到+65 °C |
|
|
湿度 |
抗95%冷凝 |
|
|
防护等级 |
防水：1m浸泡，IP67级 |
|
|
防震 |
抗2米随杆跌落 |
|
|
电气 |
电源 |
5-12V宽压直流设计 |
|
电池 |
高容量内置电池 10000mAh 3.7V |
|
|
电源解决方案 |
常规作业满足10小时以上续航时间 （提供7*24h持续工作电源解决方案） |
|
|
通讯 |
*I/O端口 |
7芯LEMO接口 外接电源、USB（OTG） 电台天线接口（对中杆接口） |
|
无线电调制解调器 |
内置高性能接收电台,典型作业距离8km，工作频率410-470MHz 通讯协议：TrimTalk450S,TrimMark3, SOUTH |
|
|
蓝牙 |
BLEBluetooth 4.0蓝牙标准，支持Android系统手机连接；Bluetooth 2.1 + EDR标准 |
|
|
NFC无线通信 |
采用NFC无线通信技术，手簿与主机触碰即可实现蓝牙自动配对 （需手簿同样配备NFC无线通信模块） |
|
|
外部通信 |
可选配外接GPRS/CDMA双模通讯模块，自由切换，适应各种工作环境； |
|
|
WIFI |
标准 |
802.11b/g/n标准 |
|
WIFI热点 |
具有WIFI热点功能，任何智能终端均可接入接收机，对接收机功能进行丰富的个性化定制； |
|
|
WIFI数据链 |
接收机可接入WIFI，通过WIFI进行差分数据播发或接收 |
|
|
数据存储/传输 |
数据存储 |
8G内置固态存储器,支持32G外接扩展；自动循环存储(存储空间不够时自动删除最早数据)；支持外接USB存储器进行数据存储；丰富的采样间隔，最高支持50Hz的原始观测数据采集 |
|
数据传输 |
一键智能拷贝通过外接USB存储器直接导出主机静态数据；即插即用的USB传输数据方式；FTP下载、HTTP下载 |
|
|
数据格式 |
差分数据格式：CMR+、CMRx、RTCM 2.1、RTCM 2.3、RTCM 3.0、RTCM 3.1、RTCM 3.2输入和输出； GPS输出数据格式：NMEA 0183、PJK平面坐标、二进制码、Trimble GSOF； |
|
|
惯导系统/传感器 |
倾斜测量 |
无 |
|
电子气泡 |
内置电子气泡芯片，手簿软件可显示电子气泡，实时检查对中杆整平情况 |
|
|
温度传感器 |
内置温度传感器，采用智能变频温控技术，实时监控与调节主机温度 |
